Tìm hiểu về thiết bị trao đổi nhiệt AHU trong phòng sạch.

AHU là chữ viết tắt của (AIR handling unit) là một thiết bị trao đổi nhiệt thường được dùng trong hệ thống HVAC, các khu công nghiệp lắp đặt phòng sạch như phòng sạch dược phẩm, phòng sạch mỹ phẩm, phòng sạch thú y, phòng sạch vi điện tử… Hệ thống AHU còn đc sử dụng rất rộng rãi trong tòa nhà thương mại, các tòa nhà lớn có hệ thống chiller trung tâm. Ngoài ra AHU còn được ứng dụng trong các khu hành lang, hội trường lớn..

AHU (Air Handling Unit – thiết bị xử lý không khí) là một thiết bị có chức năng lưu thông, làm sạch, sưởi ấm, làm mát, làm ẩm, hút ẩm, pha  trộn không khí… thường được dùng trong hệ thống sưởi ấm, thông gió hoặc điều hòa không khí HVAC.

AHU được dùng để kiểm soát các thông số: nhiệt độ, độ ẩm, luồng không khí, độ sạch của không khí.

AHU bao gồm dàn trao đổi nhiệt ( thường dùng trao đổi nhiệt giữa nước lạnh đi qua các ống đồng và không khí thổi qua nó) và quạt cao áp (quạt hướng kính) hệ thống điều khiển gồm cảm biến nhiệt, van ba ngã actuator….khi nhiệt độ phòng lớn hơn nhiệt độ đặt thì van 3 ngã mở cho nước lạnh chảy qua dàn trao đổi nhiệt đến khi nhiệt độ tụt xuống nhiệt độ đặt thì van ngã 3 đóng lại nước lạnh chảy qua đường bypass về thiết bị làm lạnh nước (chiller). Không khí trước khi đưa vào AHU thường được lọc qua bộ phận tiền lọc và lọc túi. Khi cần độ sạch cao thì sử dụng cả lọc HEPA.

Sơ đồ hoạt động của AHU

Công nghệ valve 3 ngả là công nghệ lâu đời, bây giờ người ta hay dùng các actuator điều khiển trơn cho các valve nước lạnh, nó có thể điều khiển đến từng % độ mở của các valve nước lạnh.

Còn quạt cao áp thì ngừoi ta thường dùng quạt 3 tốc độ với AHU nhỏ(giống các FCU). Dùng các VSD( variable speed drive) cho các quạt công suất lớn. Qua việc điều khiển đến từng % độ mở của vave nước lạnh, tốc độ quạt gió để điều khiển nhiệt độ không khí đầu ra .

Tuy nhiên, các AHU này có độ chính xác không cao, nó chỉ dùng để sử lý bộ không khí, muốn có 1 nhiệt độ và độ ẩm chính xác, các FCU tại từng khu vực sẽ làm tốt việc này.

Gió cấp trước khi cấp vào khu vực sử dụng thường được lọc qua bộ phận tiền lọc và lọc túi. Khi cần độ sạch cao thì sử dụng cả lọc HEPA.

Cấu tạo cơ bản của AHU

Về cơ bản AHU đều có cấu tạo chung gồm những bộ phận chính sau:
– Quạt gió
– Dàn gia nhiệt (Heater)
– Dàn lạnh
– Bộ lọc khí
– Vỏ bảo vệ

Quạt cấp của AHU thường dùng quạt ly tâm, với ứng dụng trong phòng sạch ngoại áp suất tĩnh của quạt lên đến 1200Pa. Để hiệu chỉnh được chính xác lượng đúng theo thiết kế, dùng các VSD (variable speed drive) cho các quạt công suất lớn. Qua việc điều khiển valve nước lạnh, tốc độ quạt gió để điều khiển nhiệt độ không khí đầu ra.

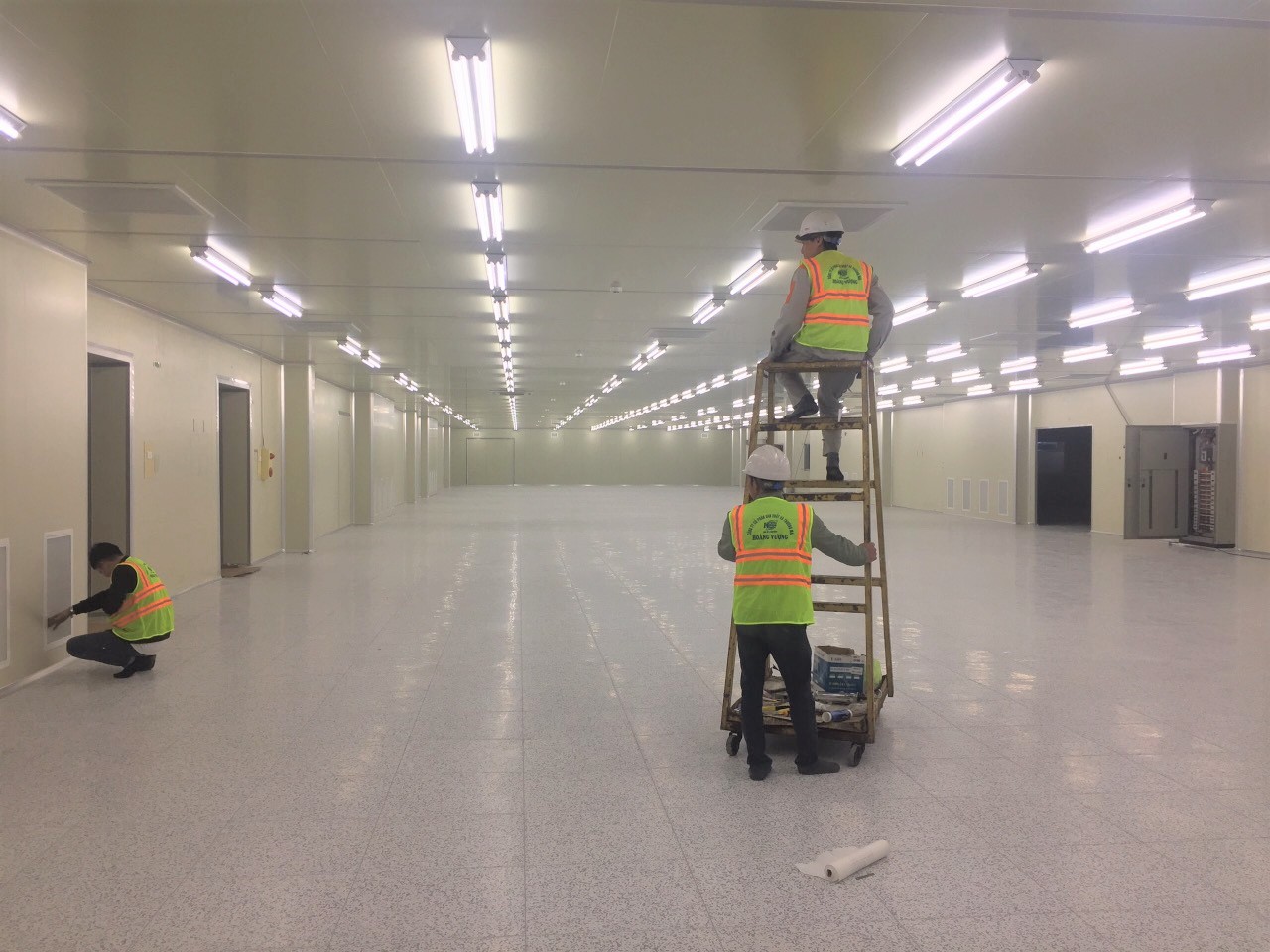

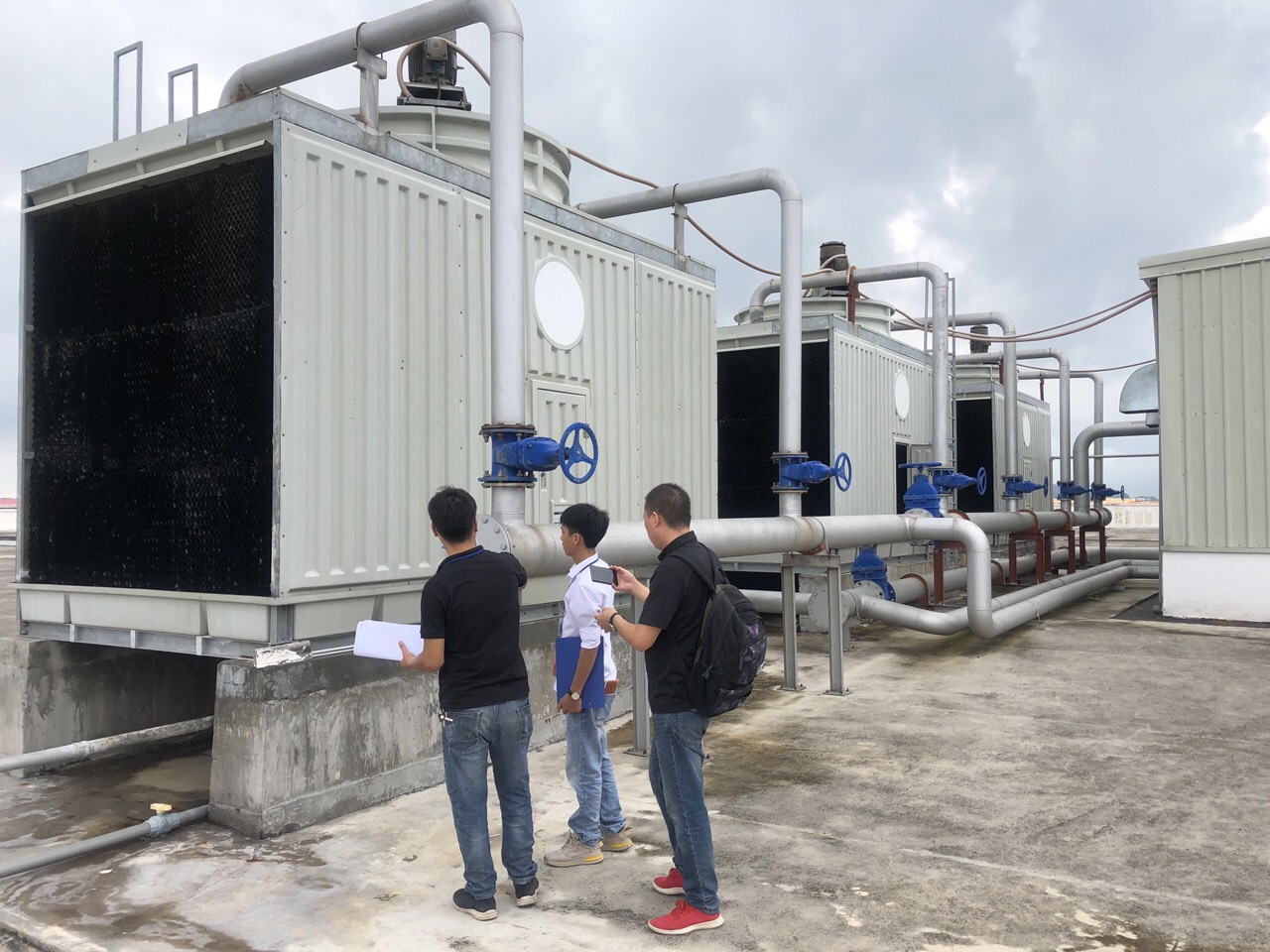

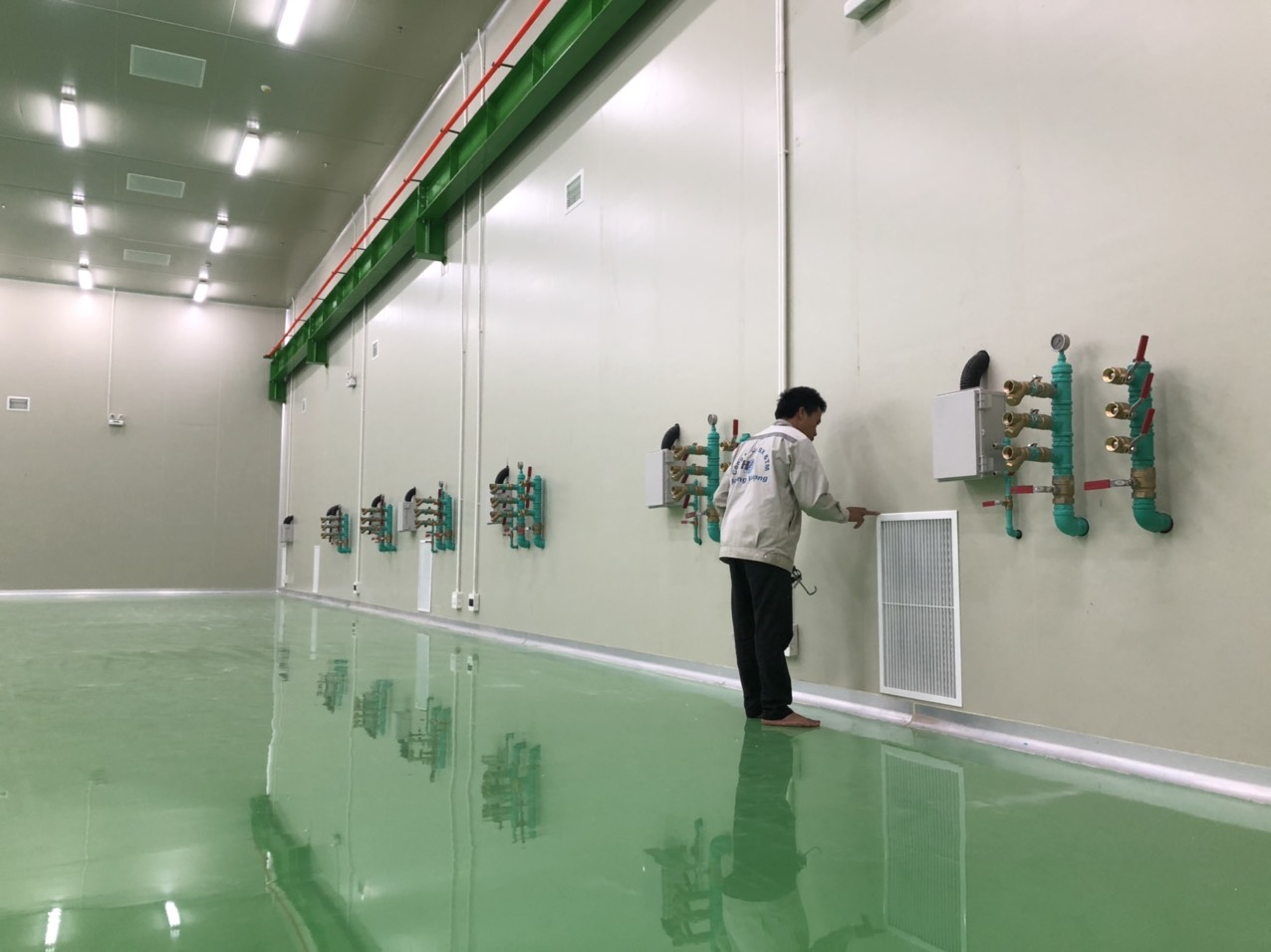

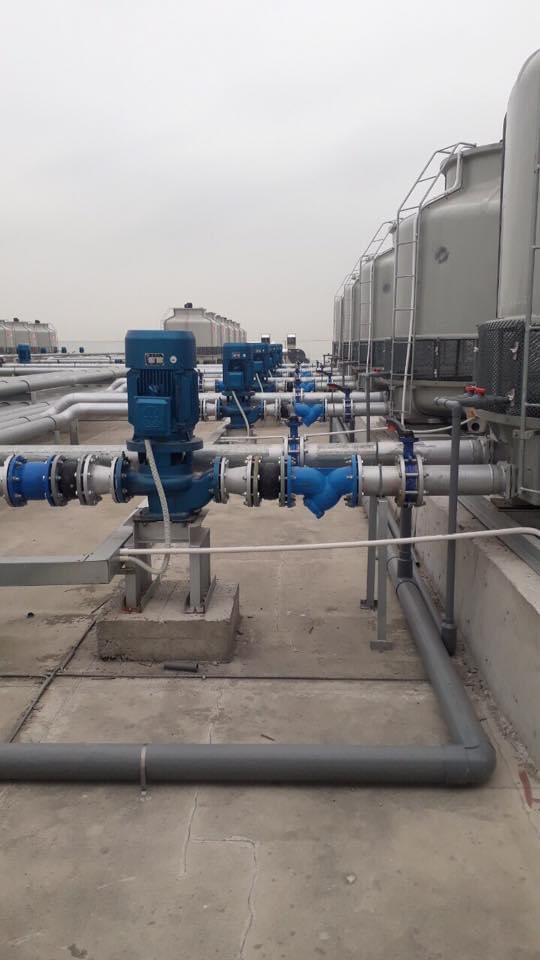

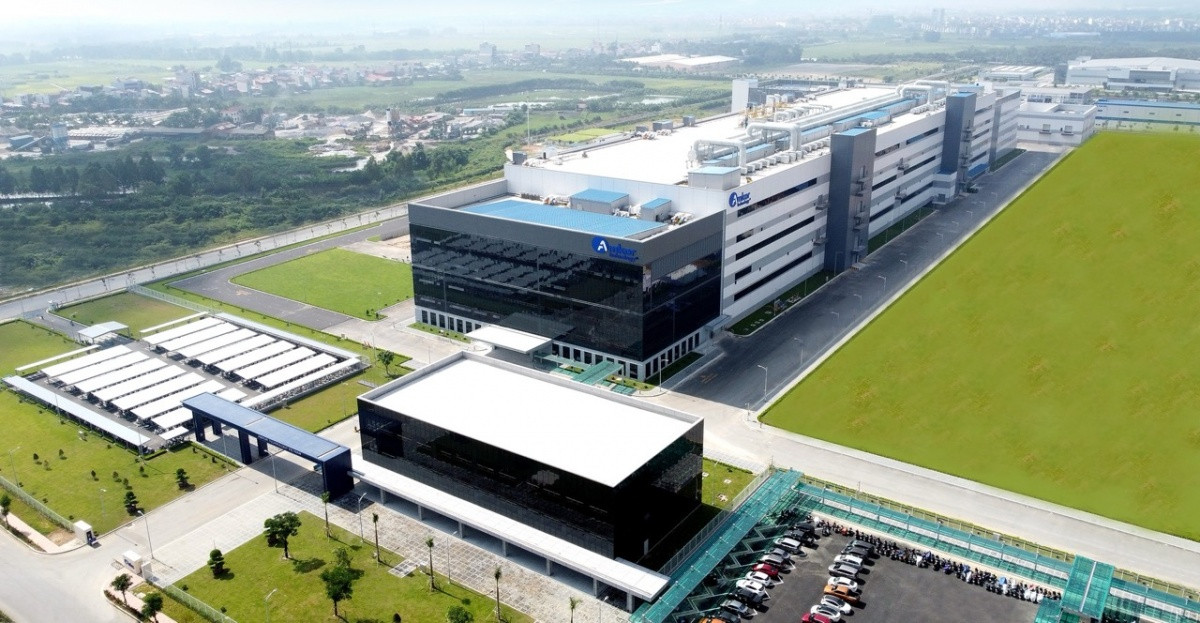

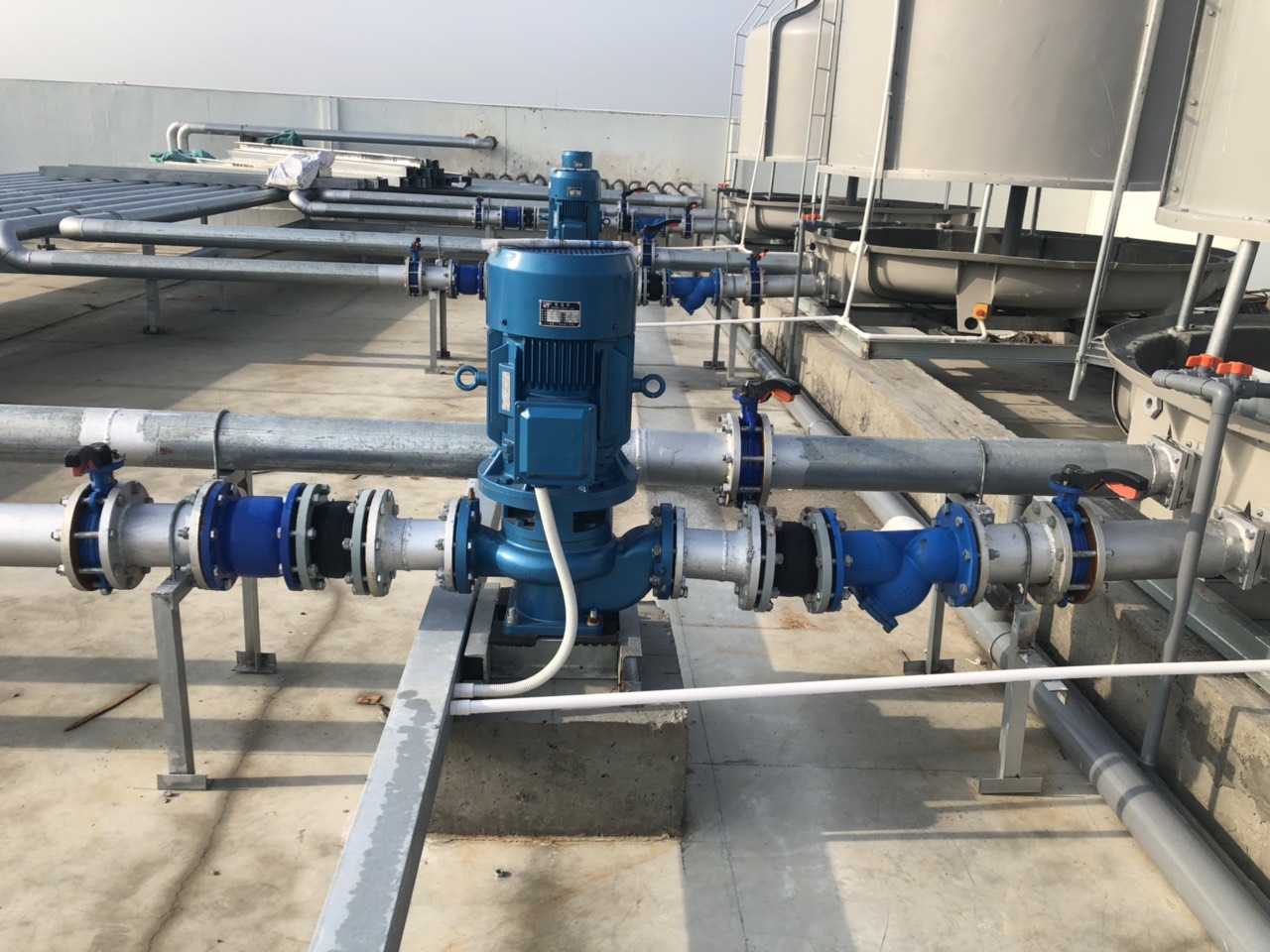

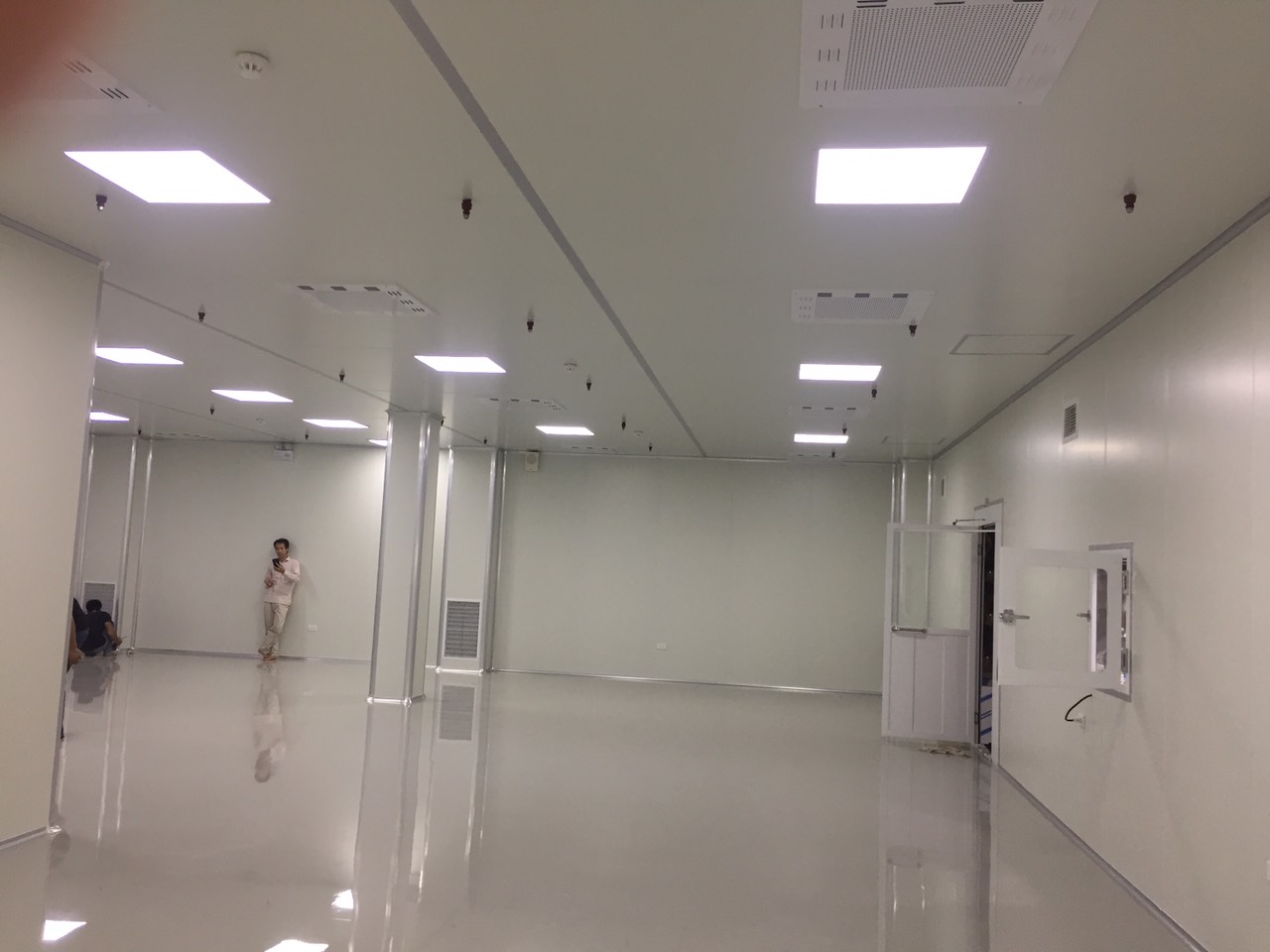

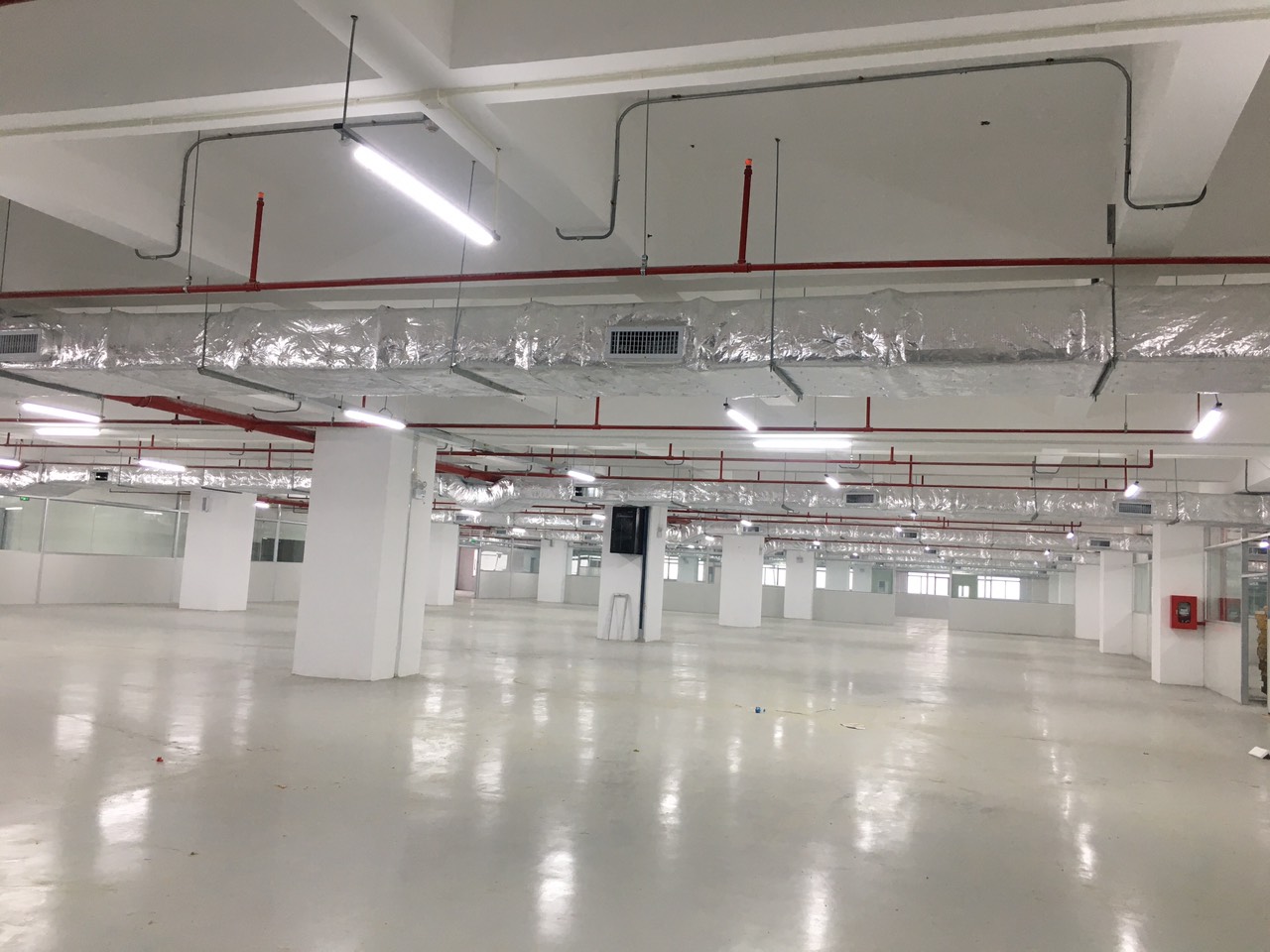

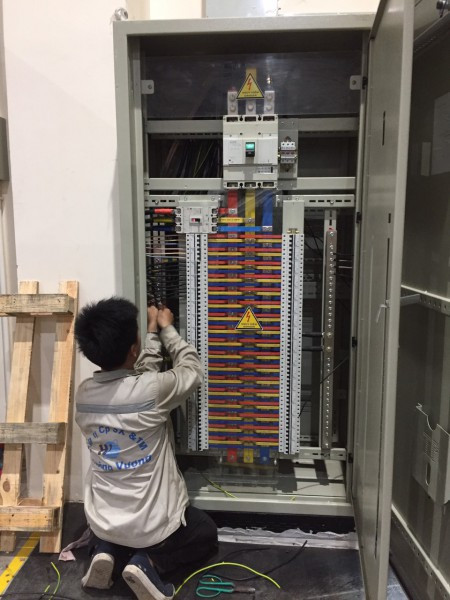

Một số hình ảnh do Hoàng Vượng thiết kế thi công AHU cho phòng sạch

Tất cả các AHU được sản xuất theo tiêu chuẩn chất lượng ISO9001: 2000 và ISO14000: 2004. Chất lượng sản phẩm cao nhất luôn luôn là các sản phẩm ưu tiên.Tiêu chuẩn chất lượng hàng đã được chứng nhận theo tiêu chuẩn CE đáp ứng được yêu cầu nghiêm ngặt cua EU, trong dược phẩm AHU thường được nhập khẩu bởi nhà cung cấp có chứng chỉ Eurovent.

Để đạt được hiệu quả và tối ưu chi phí đầu tư các kỹ sư Hoàng Vượng sẽ tư vấn, thiết kế phù hợp với công năng sử dụng của quý khách hàng.
